K242754 “Внутренние шлицы – Наружная резьба на длинной оси”
Система тормозного воздушного компрессора является центральным узлом подачи воздуха в пневматической тормозной системе грузового автомобиля.
Описание
маркер
Система тормозного воздушного компрессора грузового автомобиля (Основной источник сжатого воздуха для пневматической тормозной системы)
1. "Система тормозного воздушного компрессора"
Система тормозного воздушного компрессора является центральным узлом подачи воздуха в пневматической тормозной системе грузового автомобиля. Приводимый в действие двигателем, компрессор сжимает атмосферный воздух до высокого давления. Затем сжатый воздух осушается, фильтруется и накапливается в ресиверах. Этот стабильный источник высокого давления питает рабочие тормозные цилиндры, стояночный тормоз, тормозную систему прицепа, а также различные пневматические вспомогательные устройства (такие как пневмоусилитель сцепления и пневмопривод дверей). Работа этой системы является необходимым условием для функционирования пневматических тормозов грузового автомобиля.
2. Коленчатый вал воздушного компрессора
(1) Основное описание:
Коленчатый вал является критически важной подвижной деталью в поршневом воздушном компрессоре. Он соединяет двигатель с поршнями, выполняя ключевую задачу по передаче мощности и преобразованию движения. Его конструкция и производство напрямую влияют на плавность работы машины, уровень энергопотребления и частоту отказов.Изделие в основном состоит из следующих частей: коренные шейки, шатунные шейки (кривошипные пальцы), щёки кривошипа, противовесы и передний конец вала. Для изготовления используются высококачественные углеродистые конструкционные стали и чугун с шаровидным графитом. Соответственно, заготовки валов бывают коваными и литыми.
(2) Ключевые функции:
- В поршневом компрессоре коленчатый вал принимает крутящий момент от двигателя и преобразует вращательное движение в возвратно-поступательное движение поршней.
- Передает мощность через шатуны к поршням, обеспечивая рабочий цикл: всасывание, сжатие и нагнетание воздуха.
- В процессе работы вал подвергается циклическим сложным знакопеременным нагрузкам. Встроенные противовесы уменьшают инерционные силы вращения, снижая общий уровень вибрации и шума агрегата.
3. Описание продукции: коленчатый вал компрессора (с двумя эксцентриками)

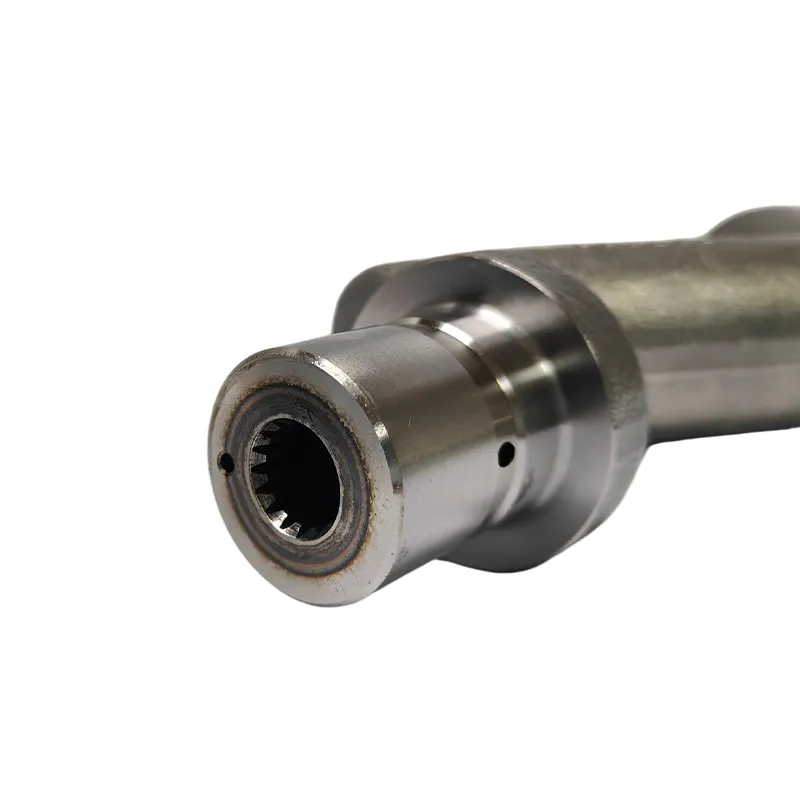

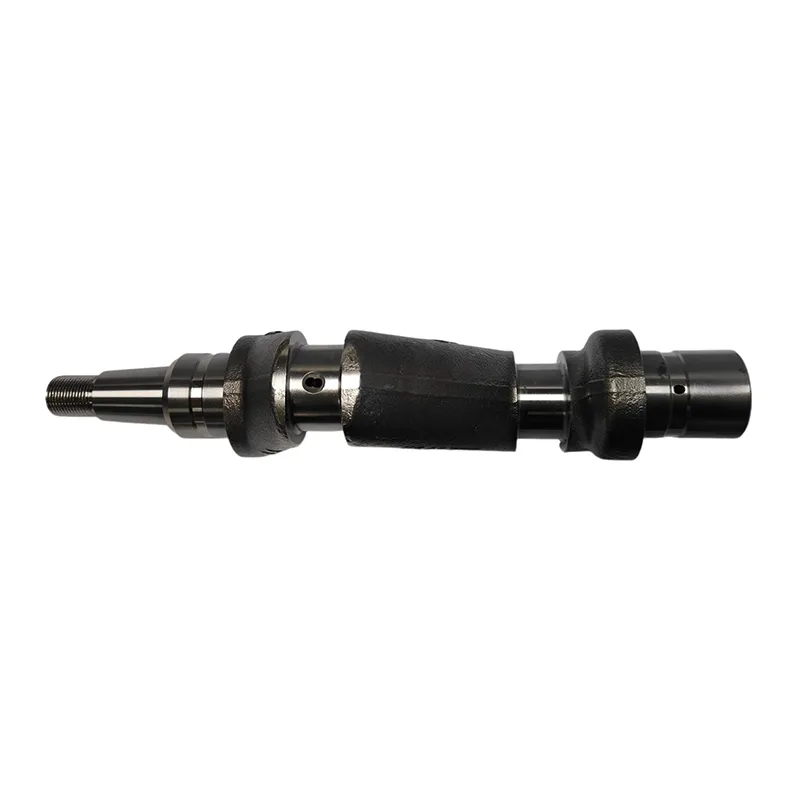

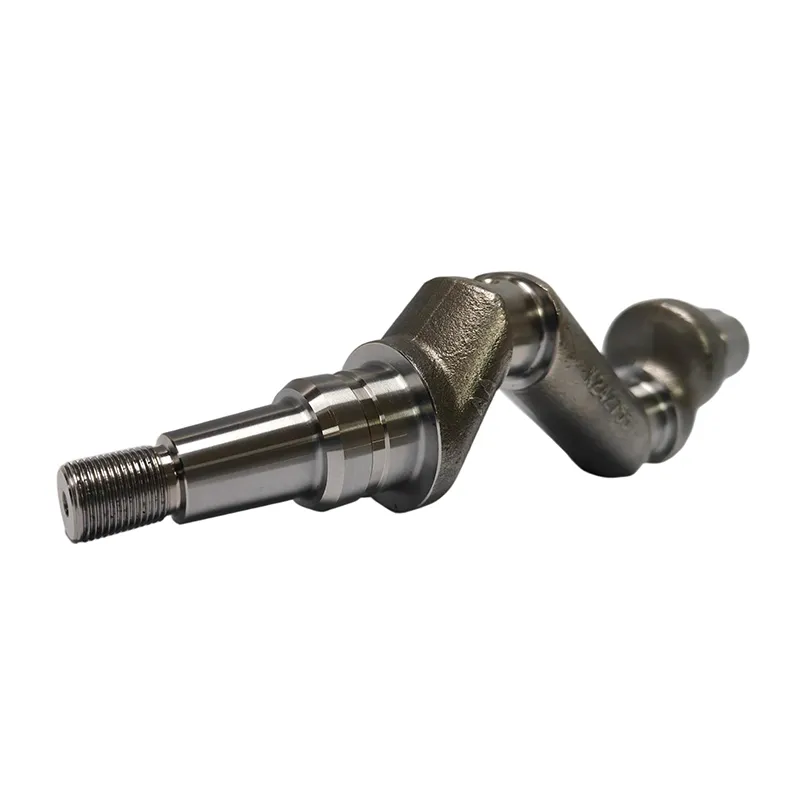

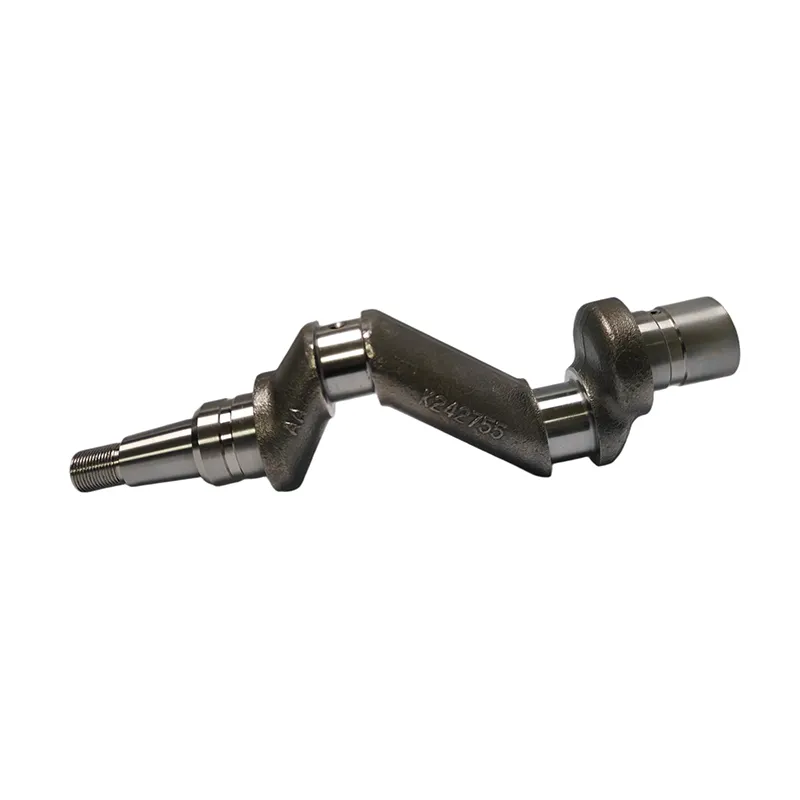

K242754 – заготовка изготовлена по технологии ковки. В конструкции изделия длинная сторона вала выполнена в виде конического хвостовика, который посредством сопряжения с конической поверхностью шестерни обеспечивает подвод приводного момента. На короткой стороне выполнена конструкция с внутренними шлицами, обеспечивающая отбор мощности для привода синхронной работы вспомогательных агрегатов, одновременно предотвращая относительное вращение между компонентами. Конструкция с двумя эксцентриками эффективно снижает инерционные силы, возникающие в процессе работы, что значительно увеличивает срок службы изделия.
